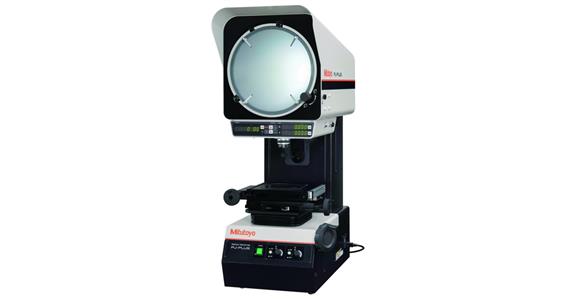

Profilprojektor PJ-P1010A 100x100 mm

Profilprojektor PJ-P1010A 100x100 mmonerror="this.src='/images/bildfolgtGross.jpg';" />
Bild 1 Bild 2

MITUTOYO

Artikelnr: 01360 575

Online-Preis:
Auf die Merkliste setzen
In den Warenkorb
Beschreibung

Anwendung
Zur Geometrieprüfung und optischen 2D-Vermessung von z.B. Längen, Durchmessern, Radien und Winkeln an kleinen bis mittelgroßen Werkstücken in der Fertigung und im Messraum.


Ausführung

  • LED-Durch- und Auflichtbeleuchtung mit stufenloser Lichtstärkenreglung für lange Lebensdauer bei geringem Stromverbrauch

  • 10-fach Standard-Objektiv

  • Fadenkreuz-Bildschirm, 360° drehbar mit Feinverstellung und Klemmfunktion

  • Integrierte, große Digitalanzeige für X-und Y-Achsposition und Bildschirmrotation

  • Klare Abbildung über den gesamten Bildschirm-Ø von 315 mm

  • Telezentrisches Beleuchtungssystem für gleichmäßige Ausleuchtung


Vorteil
  • Besonders leise und schmutzunempfindlich durch lüftierloses Gehäusedesign

  • Energiesparend durch LED-Beleuchtung

  • Sehr gute Vergrößerungsgenauigkeit im Durchlicht ±0,1% oder besser

  • Sehr gute Vergrößerungsgenauigkeit im Auflicht ±0,15% oder besser



Technische Daten

Messbereich X-Achse: 100 mm
Messbereich Y-Achse: 100 mm
Anzeige Winkel min./max.: 0-360 Grad(degree)
Ziffernschrittwert: 0,001 mm
Bildschirmdurchmesser: 315 mm
Messtischnutzfläche: 142 x 142 mm
Messtischfläche: 250 x 250 mm
Arbeitsabstand bei Objektiv 10x: 66 mm
Auflicht: LED mit einstellbarer Kondensorlinse
Vergrößerungsfehler Auflicht: <= +/- 0,15 %
Durchlicht: LED telezentrisch
Vergrößerungsfehler Durchlicht: <= +/- 0,1 %
Objektiv-Vergrößerung: 10x
Fokussierung: Manuell
Werkstückgewicht max.: 10 kg
Werkstückhöhe max. bei verwendetem Objektiv 10x: 91 mm
Ziffernschrittwert Winkelanzeige: 1´/0,01° umschaltbar
Kantensensor: Optional

Weitere Details

EAN-Nr.: 4946368848181
